电磁预兼容EMI测试方案 |
2018-01-05 浏览次数:4625次 |

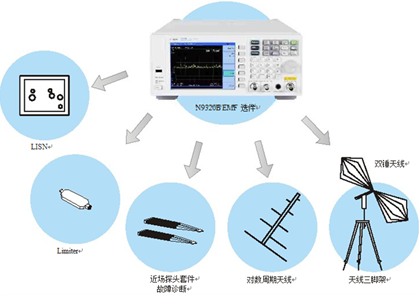

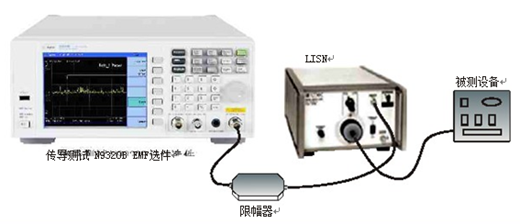

系统简介 由于频谱资源日益稀缺,为了保证不同的电子设备在复杂的电子环境中能相互正常工作,不同国家的管理机构针对不同的电子产品制定了不同的电磁兼容测试标准。同样,对于电子产品供应商而言,要想让产品快速上市和节约成本,就应在其产品研发和制造周期中积极贯彻EMC设计理念,同时使用合适的工具去测试产品是否满足相应的电磁兼容测试标准,并且严格的电磁预兼容测试能大量节省企业(调试、整改、制样)往返电磁兼容认证机构(认证测试、不合格或通过)的时间和费用。电磁预兼容测试已受到越来越多的企业单位的重视和认可。 作为世界领先的电子测量公司Keysight(原安捷伦),针对电子产品在不同阶段的EMI测试需求,提供了不同的测试解决方案主机。 ◆高端EMI测试接收机,以MXE为基础的EMI测试接收机。 ◆中端电磁预兼容分析仪,以MXA、EXA为基础的EMC预兼容分析仪和早期的E7400系列。 ◆低成本的电磁预兼容分析仪,以N9320B射频频谱分析仪为基础。 EMI预兼容测试系统组件 如图三所示,EMI预兼容测试系统通常由EMC分析仪、线性阻抗稳定网络(LISN)、限幅器(Limiter)、天线、近场探头、远场探头、吸收钳及电缆等构成。在EMI预兼容测试系统中,测试附件用于以下的测试: ◆ 传导测试,需要LISN,Limiter ◆ 辐射测试,需要双锤天线、对数周期天线和天线三脚架 ◆ 故障诊断,需要近场探头套件 传导测试 根据测试标准规定的测试要求进行传导测试,从而初步判断电子产品是否满足测试标准的要求。 辐射测试 典型的辐射测试系统连接示意图如图五所示,通常有3米法测试和10米法测试。如果测试标准规定采用10米法测试,但由于实际的测试空间和测试成本等因素的限制而采用了3米法测试,这就需要在测试结果中加上10.45 dB的修正值。 故障诊断 假如被测试产品在前面的测试中有某些频点超差,您就必须对您的产品进行故障定位,然后修改设计,直到满足标准规定的测试要求为止。 |
