一、优势简介

     Keysight E5061B 选件 3L5 在 5 Hz 至 3 GHz 的宽频率范围内提供通用的高性能网络分析功能。E5061B 除了具备 ENA 系列常见的优异射频性能以外，还提供完整的 LF(低频)网络测量能力，包括内置 1 MΩ 输入的增益相位测试端口。从低频到高频，E5061B 的全面测量应用包括直流－直流转换器、PDN(配电网络)和射频器件，例如滤波器和放大器。

1、5 Hz 至 3 GHz S 参数测量

      内置 S 参数测试仪全面覆盖 5 Hz 至 3 GHz 的范围，允许用户测试各种 50 Ω 的器件，包括滤波器、放大器、天线、电缆和 EMC 器件。此外，其全双端口的 S 参数测量能力低至 5 Hz，非常适合对接近直流范围内的半导体器件的特性进行表征。

2、使用增益相位测试端口进行高阻抗探测测量

      E5061B 选件 3L5 配有增益相位测试端口，适于对那些需要直接连接信号源、接收机以及需要进行高阻抗探测的低频应用进行测试。增益相位测试端口能够让您轻松地对低频放大器和直流－直流转换器等控制环路进行高阻抗探测测量。增益相位测试端口的测试频率范围为 5 Hz 至 30 MHz。R 和 T 接收机的输入阻抗可以在 1 MΩ 和 50 Ω 之间进行切换。

3、全面的 PDN 测量解决方案

      E5061B-3L5 可以在配电网络(PDN: 用于高性能 LSI 的直流电源电路)的频域内进行全方位测试。

   – 5 Hz 至 3 GHz 频率范围

   – 直流－直流转换器环路增益测量

   – 使用增益相位测试端口进行毫欧姆测量

   – 用于陶瓷旁路电容器的直流偏置测量

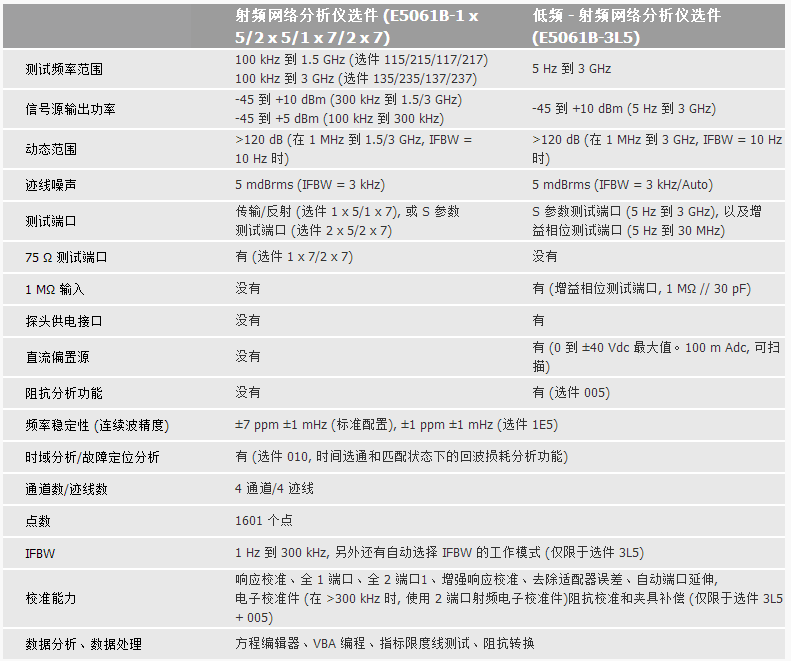

二、技术指标
